ElasticBF

Bloom filter

LSM-tree

A Bloom filter is a space-efficient probabilistic data structure, conceived by Burton Howard Bloom in 1970, that is used to test whether an element is a member of a set. False positive matches are possible, but false negatives are not – in other words, a query returns either "possibly in set" or "definitely not in set".

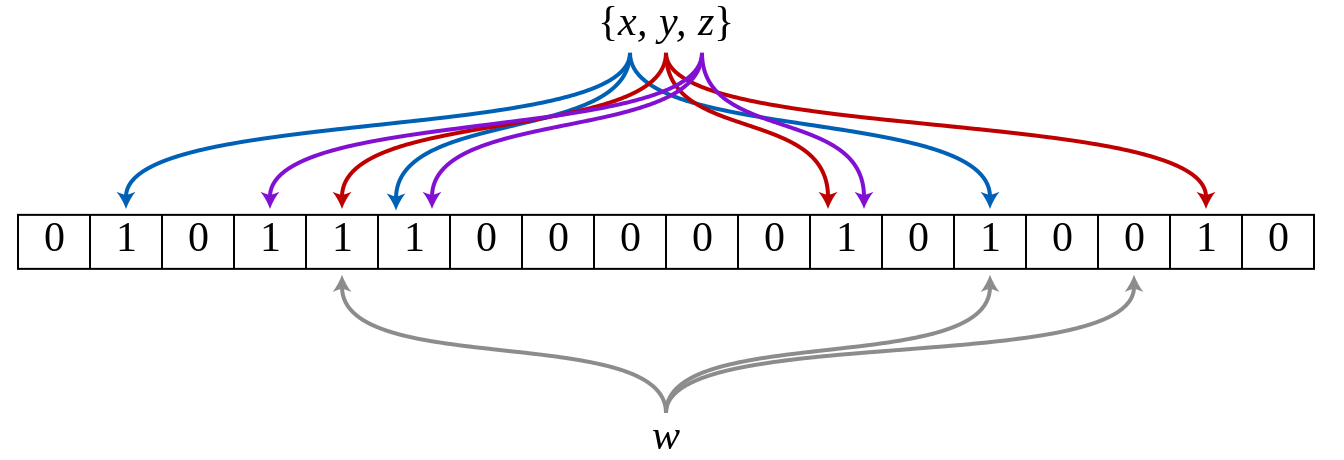

An empty Bloom filter is a bit array of m bits, all set to 0. There must also be k different hash functions defined, each of which maps or hashes some set element to one of the m array positions, generating a uniform random distribution. Typically, k is a small constant which depends on the desired false error rate ε, while m is proportional to k and the number of elements to be added.

To add an element, feed it to each of the k hash functions to get k array positions. Set the bits at all these positions to 1.

To query for an element (test whether it is in the set), feed it to each of the k hash functions to get k array positions. If any of the bits at these positions is 0, the element is definitely not in the set; if it were, then all the bits would have been set to 1 when it was inserted. If all are 1, then either the element is in the set, or the bits have by chance been set to 1 during the insertion of other elements, resulting in a false positive. In a simple Bloom filter, there is no way to distinguish between the two cases, but more advanced techniques can address this problem.

LSM-tree

Bloom filters also have the unusual property that the time needed either to add items or to check whether an item is in the set is a fixed constant, O(k), completely independent of the number of items already in the set. No other constant-space set data structure has this property, but the average access time of sparse hash tables can make them faster in practice than some Bloom filters. In a hardware implementation, however, the Bloom filter shines because its k lookups are independent and can be parallelized .

See https://en.wikipedia.org/wiki/Bloom_filter to know more about Bloom Filter.

ElasticBF: Elastic Bloom Filter with Hotness Awareness for Boosting Read Performance in Large Key-Value Stores

Core idea:

We observe that access skewness is very common among SSTables or even small-sized segments within each SSTable.

To leverage this skewness feature, we develop ElasticBF, a fine-grained heterogerneous Bloom filter management scheme with dynamic adjustment according to data hotness.

一种细粒度的异构BloomFilter,可以根据数据热度进行动态调整。BF的设计和基于LSM-tree的KV存储是正交的，便于集成到已有的KV系统上。

How to get this idea?

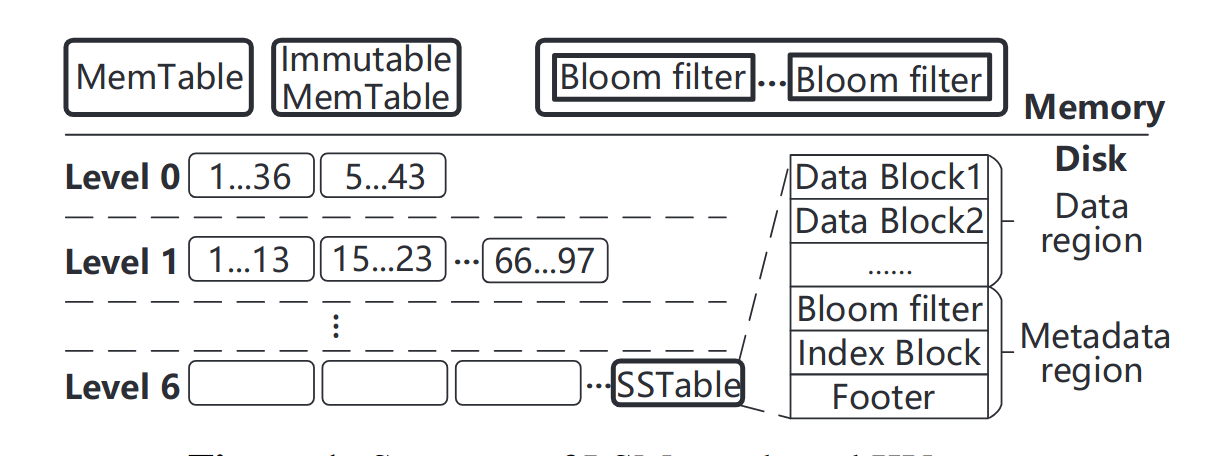

LSM-tree结构的KV存储有着严重的写放大(300x)，当在KV存储中查找一个KV对时，需要从最低层次的level0一直检查到最高层次的leveln，直到找到该KV对或者所有的level都被检查完。每次检查KV到底在不在SSTable中时，需要读取多个SSTable中的元数据块。

为了减少检查多个SSTable带来的额外I/O,现代KV系统会利用Bloomfilter来快速检查在单个SSTable中是否存在某个KV对。

LSM-tree

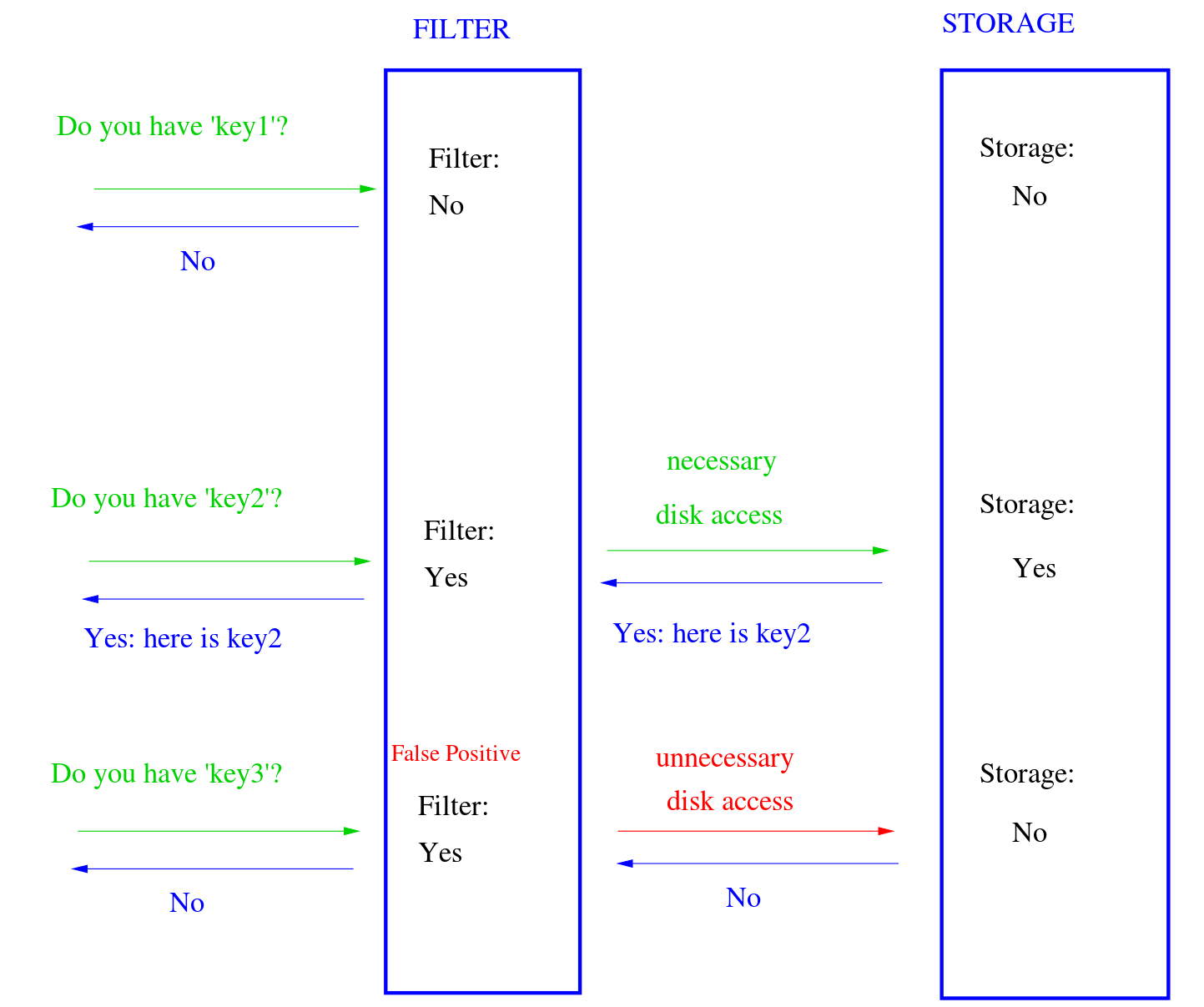

Bloomfilter虽然能快速检查，但存在假阳性现象，可能SSTable中不存在该KV对但仍会返回阳性，这就会产生不必要的I/O。

论文里为了验证BF的假阳率会产生多少不必要的I/O，在100GB的4-bits-per-key的KV存储中测试，结果是平均每次查找会检查7.6个SSTable，但其中1.3个是由于BF假阳造成的不必要I/O访问。

这个作者的思路很多时候都是，感觉哪个地方有能做的优化，那么设置某个实验来验证这个优化是否有效果，有多大效果。同时这个实验也是一种证明解决该问题存在合理的Motivation的方式,也让审稿人知道这个idea不是空穴来风拍脑子想出来的，而是来源于实践

传统的解决BF假阳率的办法是给每个key分配更多的bit,但这会使得BF的空间显著增大，10TB的KV，其中KV对大小100B，BF使用10bits-per-key的话，需要占用128GB的空间。

实验给出来说明问题存在后， 先提出传统的方法，再提出新方法

BF是个好东西，但是它的一个隐含假设其实是，对所有KV对的访问都是平均的，这样多个Hash出来的BF才不会浪费，也就是说，对所有KV的访问都有着一样的误报率。

但实际的使用中，数据存在明显的冷热数据区别，一些KV对是热数据，会被频繁访问，其他大部分的KV都很少被访问。

那么思路就在这里了，BF不能太大，即每Key的bit数不能太高;同时提高每key的bit数可以降低假阳率；数据还有冷热之分。那我们为什么不能在保证BF大小限制的情况下，给那些热的KV对分配更多的bit，减少热数据的假阳率呢？

热数据假阳率的降低会减少热数据的SSTable访问次数，减少磁盘的访问次数，提高上层应用的性能。

给出思路之后，给出引入新方法带来的代价

BF的设置不是那么容易调节的

  1. 不同的level有着不同的访问不均匀性。尽管更低级别的KV对通常访问频率更高，但仍然有一部分更高level的SSTable明显比低level的SSTable更热。(论文2.2给出实验说明）

  2. 即使在同一个SSTable中KV对，访问不均匀性也很严重。（2.2实验说明）

  3. 最后，KV对的热点随着上层应用的运行会动态变化。

Monkey论文中提出的不均匀机制是他观察到更低级别的KV对访问平均来说比更高层次的更多，所以Monkey在BF中给更低level分配更多的位。但Monkey没有发现同一level里的访问也是不均匀的（讲了一把同行没想到的点，不过可能作者思路就是从Monkey来的），而且不能根据数据热点动态调整。

ElasticBF是一种细粒度弹性的Bloom filter管理机制。最基本的idea就是在构建SSTable时为每一组KV对分配多个小型的Bloomfilter,这些Bloomfiler驻留在磁盘中，并根据KV对的热度动态加载到内存中激活。

为了实现动态加载，需要解决：

  1. 如何在低开销的情况下精确评估和记录KV对的热度

  2. 如何在低开销的情况下根据热度动态改变Bloomfilter的能力

  3. 在compaction重组SSTable的时候如何以较低的元数据开销高效继承上一层SSTable的热度。

Solution

ElasticBF的解决方案：

  • fine-grained allocation：

KV对的热度在同一SSTable的不同范围内差异显著。因此将每个SSTable分成不同的段，在可接受存储和CPU开销下测量并记录热度，从而获得相对准确的热度估计，并实现细粒度的Bloomfilter分配。

  • hotness inheritance：

通过继承过时的SSTables来估计compaction期间新SSTables的访问频率。避免由于compaction造成的热度频繁冷启动热度，持续提高读的性能。

其实是写了个compaction的时候热度处理的策略，这里可以参考，即如何统计管理SSTable内的热度，可能能用在其他地方。

  • in-memory management optimization。

使用多队列的机制来管理内存中的Bloomfilter,使用并行的I/O来加速调整。以一个“较小” 的CPU开销，根据KV对的热度来动态调整内存中的Bloomfilter.

CPU开销真的较小吗？

Test Result

测试结果： LevelDB,RocksD，PebblesDB,read thoughtput 2.34x 2.35x 2.58x, respectively,while keeps almost the same write performance.

mixed reads and writes, ElasticBF reduces read latency by 38.9%-51.8% without affecting writes.

compared with Monkey,ElasticBF achieves up to 2.20x throughput.

Design

LSM-tree

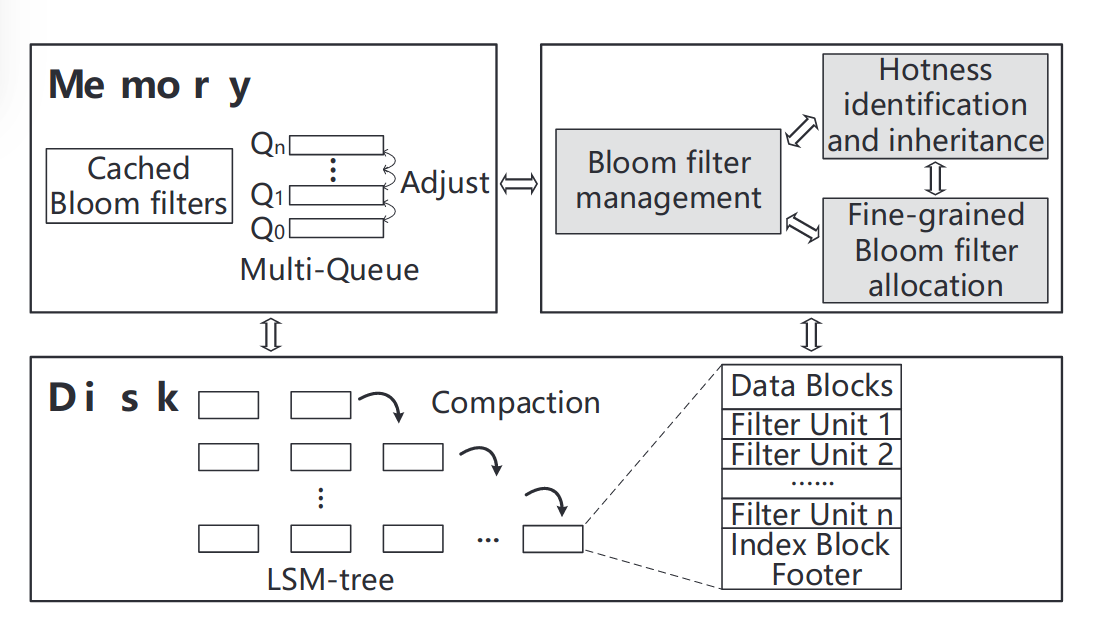

ElasticBF主要包含三部分

  • 细粒度的BF分配，fine-grained Bloom filter allocation

  • 热度感知和继承，hotness identification and inheritance

  • 内存BF管理，Bloom filter management in memory

对于细粒度BF分配，首先需要解决，每个SSTable应该分配多少Bloom filter,每一个filter应该分配多少bit,以实现低误报率和低内存使用。也需要细致地设计低I/O开销的数据结构和管理机制。

对于热度感知，论文的目标是以较低开销实现相对准确的热度估计。

热度继承是为了避免在compaction之后热度感知的冷启动。

内存中Bloomfilter的管理是根据热度有效地调整Bloomfilter

LSM-tree

整体的具体实现可以用这张图来讲清楚，首先我们将原来SSTable存KV对的数据区域分成m个Segment,每个Segment对应一个Filter group,而每个Filter group由若干个filter unit组成。这是在二级存储中的SSTable的改动。这是细粒度管理的基础结构。

接着为每一个Segment都设置一个热度变量，在上层应用运行的过程中动态改变，由此我们可以得到每个Segment的热度，同时设立热度继承机制，以在compaction之后避免新SSTable冷启动造成性能下降。

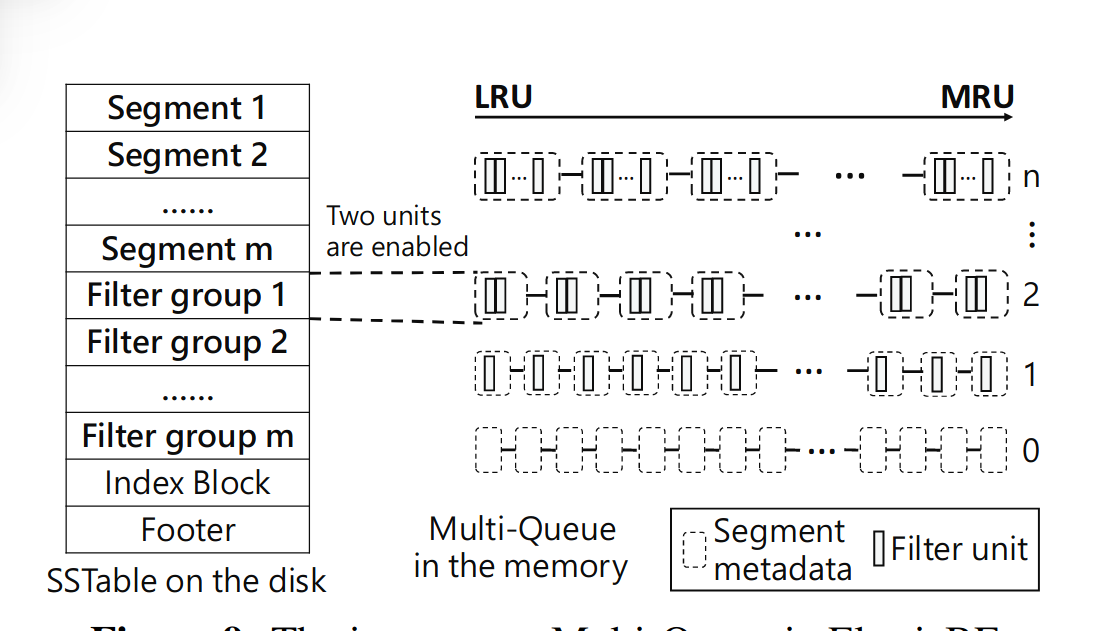

最后来看内存中添加的新结构，内存中维护一个多级队列，使用LRU调度。每次找key时lookup到某个SSTable，先把Filtergroup调到内存中，看这些Filter group里面能不能命中，开始时可能每个Segment对应的Filtergroup有几个默认的filter unit载入。运行一段时间后，根据热度数据，对热度高的Segment，将其提升到多级队列的高层，Filter group对应在多级队列的第i层，那么该Filtergroup对应的Segment就会有i个filter unit载入内存中。提到高层，使用的filter unit就多了，这样就会降低误报率。运行的时候，对于热度下降的Segment,会尝试将其Filtergroup移动到多级队列的下级，节省资源。

以上就是ElasticBF三个部分具体实现的简述

Q&A

拆开的filter的与原来的Bloomfilter有什么联系？

ElasticBF给每个SSTable用多个不同的独立Hash函数产生多个Bloomfilter，每个filter的位数小于bits-per-key,叫filter unit。 一个SSTable里的所有filter unit被称为filter group。假设来了一个key的查询，因为在一个group里的filter unit都是独立的，所以只要有一个filter单元返回negative,那么查询的key就必定不在这个SSTable中。只有所有的filter单元返回positive,，才需要读出SSTable来从中读取key。 可以证明,总共有着b bits-per-key的filter group的误报率和有着b bits-per-key的single Bloom filter误报率是相同的。

热度继承具体怎么做的？

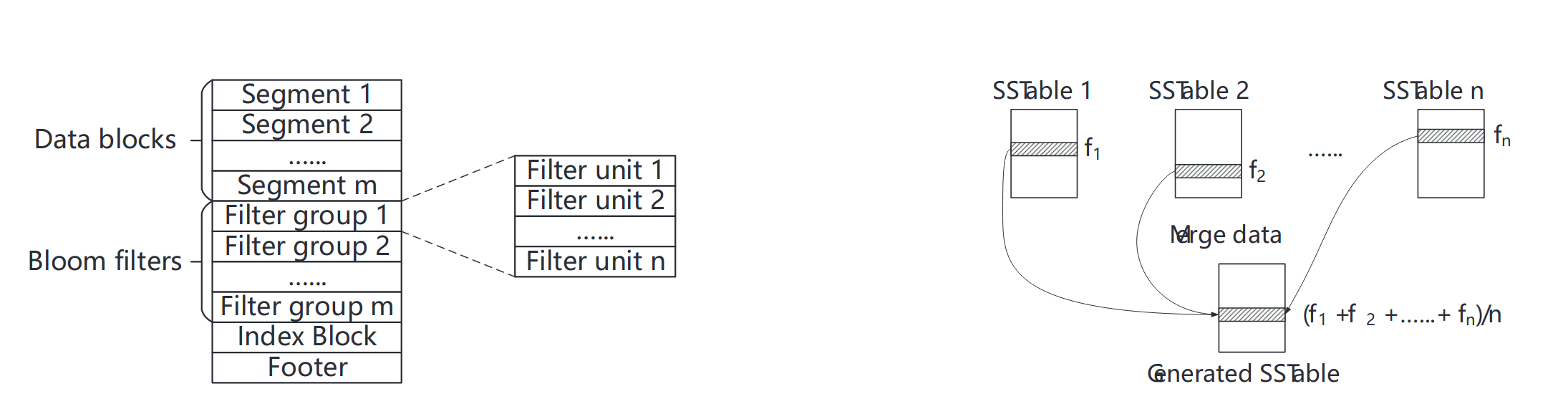

LSM-tree 热度的继承如图右侧所示，选取上一层的SSTable中有数据overlap的那些Segment对应的热度，做平均后给到新的SSTable,简单有效。
